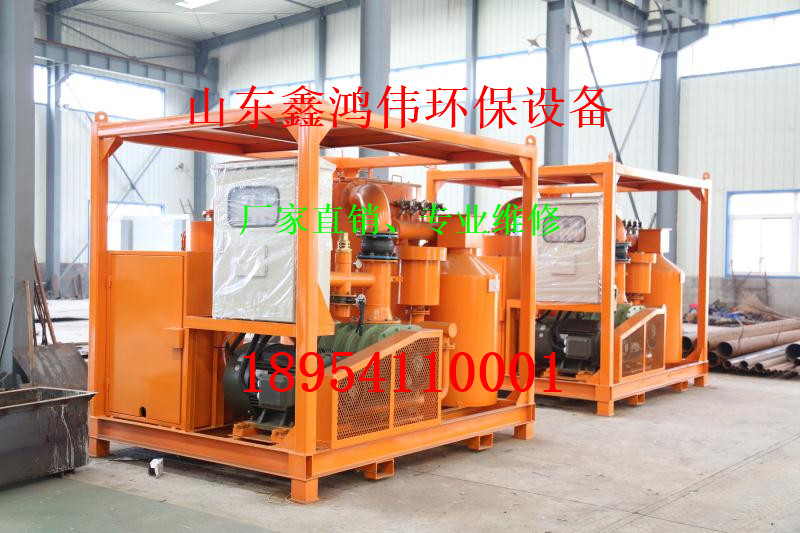

真空吸砂机是专为回收铜矿砂，钢砂等磨料而设计的一种负压气力输送设备。由重力分离器，旋风除尘器，滤筒除尘器，罗茨真空泵，消音器和电控柜等部分组成。结构紧凑坚固。集装箱框架便于吊装及叉车搬运。
XHWR系列电动真空吸砂机具有吸砂能力大，功率消耗低，电气控制先进，操作简便等特点。分整体移动式和分体固定式
◆主要技术参数 Main technical parameters
真空泵 Vacuum pump | BH250CV |
最大真空度 Max vacuum degree | -0.06Mpa |
风量 Air volume | 50m3/min |
噪音 Noise | ≤85db(A) |
除尘器过滤面积/材质 64m2/高效聚酯合成纤维，可用水清洗Precipitator filtering area/ Material of 64 m2 / high quality polyester syn
◆主要技术参数 Main technical parameters
XHWR-系列真空吸砂机技术资料 1.1 简介 XHWR-系列真空吸砂机，是专为回收喷砂粒料而设计的一种负压气力输送设备。分为整体式和分体固定式整体式吸砂机主要用于船舶特涂吸砂、吸尘。整体式吸砂机框架由型钢焊制而成，上部设有吊耳，下部设有叉车孔，移动运输极其简便。内部零部件布置合理，既紧凑又便于维修保养。 整体式吸砂机设计为两个单元： ▲主机及除尘机组。 ▲吸砂罐：丸料回收罐。 将两个单元用软管连接。 所有内部电气部件均已安装连接好。用户供电、供气即可使用。 分体式吸砂机主要用于造船涂装厂房吸砂、吸尘。 分体式吸砂机按用户涂装厂房安装位置设计为以下单元： ▲主机组：真空罗茨泵、
电动机、消音器。 ▲除尘机组：旋风除尘器、滤筒除尘器、集灰斗、喷吹阀。 ▲重力分离式吸砂罐：吸砂罐、料位器。 ▲电控箱：PLC全自动程序控制。 将主机组、除尘机组、吸砂砂罐用钢管连接，各用电、用气部分与电控箱连接好。用户供电、供气即可使用。 核心部件： ★韩国ST250VBF/ST150V罗茨真空泵主机。 ★大面积高效滤材滤筒除尘器。 ★高防护等级名牌电动机。 ★ PLC 可编程序控制器。 1.2 工作原理 真空吸砂机启动后，在自动循环工作状态下，真空吸砂机的吸嘴半插入砂料，在真空泵的作用下，空气夹带着砂料经吸嘴进入吸砂管，在重力分离式吸砂罐内砂料与空气分离，砂料留在吸砂罐内，空气由旋风除尘器、滤筒除尘器过滤经真空泵、消音器从排风口排出。吸砂罐内料满后，由料位器反馈信号至电控箱，吸砂机自动停机。吸砂罐内砂料经自动放砂阀放出，放砂时间为间隔启动时间，放砂结束后吸砂机自动启动。在手动工作状态下，料满自动停机，吸砂机需手动启动，否则不再开机。 1.3 安全装置 XHWR系列真空吸砂机具有电机过载保护、真空度过载保护、启动与停机自动卸荷、断相与相序保护、反吹压缩空气欠压保护、排气温度保护等多重保护功能以保证吸砂机高效可靠运行。 1.4 XHWR系列真空吸砂机规格 整体式吸砂机
型号 | 功率 | 最大真空度 | 吸砂能力 | 吸口直径 |
XHWR-37 | 37 kw | 60% | 2-3 t/h | 100mm |
XHWR-75 | 75 kw | 60% | 3-8 t/h | 100mm |
XHWR-90 | 90 kw | 60% | 3-9 t/h | 125mm |
分体式吸砂机
型号 | 功率 | 最大真空度 | 吸砂能力 | 吸口直径 |
XHWR-75 | 75 kw | 60% | 3-8t/h | 100mm |
XHWR-90 | 90 kw | 60% | 3-9t/h | 125mm |
2.2特点 ★ 在真空泵入口处加装防护网，避免异物进入真空泵造成损坏。 ★ 滤芯清灰方式：手动、自动时间间隔脉冲喷吹清灰 ★ 在电控箱内主电源开关不闭合时，单独闭合控制电源开关，即可对控制系统功能进行检测。 ★ 结构紧凑合理
